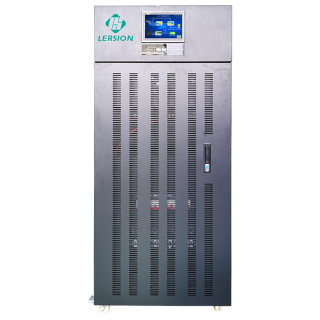

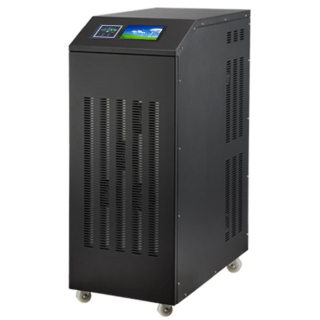

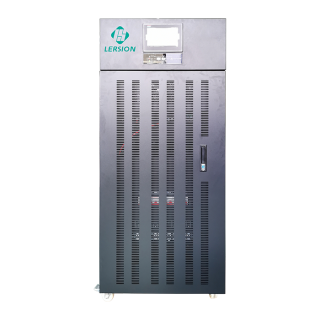

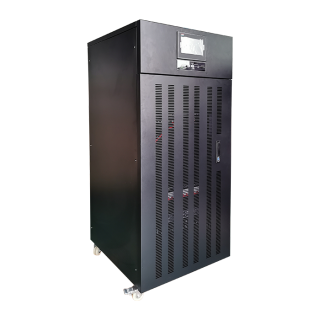

سی پی ایم 15KW ٹرپ فیز آئی جی بی ٹی ماڈیول انورٹر
برانڈ: Lersion
نکالنے کا مقام: چین
ڈلیوری وقت: 2-15 دن
فراہمی کی استعداد: 3000
تھری فیز ہائبرڈ سولر انورٹر
جرمنی انفینون آئی جی بی ٹی ماڈیول
امریکہ کی نئی نسل ڈی ایس پی مائکرو پروسیسر چپس
12 سال سرکٹ بورڈ خود ڈیزائن اور جدت، پیٹنٹ ٹیکنالوجی
سی پی ایم سیریز 15KW تھری فیز ہائبرڈ آف گرڈ انورٹر
1 مصنوعات کی خصوصیات
1. تھری فیز انورٹر جرمن انفینون آئی جی بی ٹی ماڈیول اور ہائی فریکوئنسی پلس چوڑائی ماڈیولیشن ٹیکنالوجی ایس پی ڈبلیو ایم کے امتزاج کو اپناتا ہے، جس میں انورٹر کی اعلی کارکردگی، زیادہ مستحکم اور محفوظ نظام اور طویل سروس لائف ہے۔
2. انورٹر مکمل ڈیجیٹل سرکٹ کنٹرول اور انتظام کو حاصل کرنے کے لیے امریکی ڈی ایس پی، ایم سی یو، اور ڈی ڈی سی ریئل ٹائم مائیکرو پروسیسر چپس کو اپناتا ہے، مؤثر طریقے سے کور سسٹم کے درست اور تیز آپریشن کو یقینی بناتا ہے۔
3. 7 انچ کی ہائی ڈیفینیشن LCD ٹچ اسکرین انسانی کمپیوٹر کے درمیان آسانی سے بات چیت کرنے، ڈیوائس کے آپریشن کے ڈیٹا اور کام کی حیثیت کو دیکھنے کی اجازت دیتی ہے، جبکہ آپریشن کے ریکارڈ کے استفسار اور متعلقہ پیرامیٹرز کی ترتیب کی بھی حمایت کرتی ہے۔
4. پاور فریکوئنسی آرکیٹیکچر ڈیزائن، خالص سائن ویو آؤٹ پٹ، پریزیشن کوالٹی آئسولیشن ٹرانسفارمر، تھری فیز غیر متوازن بوجھ کو سپورٹ کرنے والا، مکمل مشین کنورژن ریٹ 95 فیصد سے زیادہ۔
5. مینز اور بیٹری کا تکمیلی فنکشن بیٹریوں اور مینز کے درمیان بغیر کسی رکاوٹ کے سوئچنگ کے قابل بناتا ہے، اختیاری مینز چارجنگ فنکشن اور تھری اسٹیج چارجنگ (مسلسل کرنٹ، مستقل وولٹیج، فلوٹ چارجنگ) کے ساتھ، جو استعمال کی مختلف ضروریات کے مطابق ہوتا ہے اور سروس کی زندگی کو مؤثر طریقے سے بڑھاتا ہے۔ بیٹریوں کی
6. 3 گنا چوٹی کی طاقت، مضبوط بوجھ کی صلاحیت، اور capacitive، مزاحم، دلکش, اور ملا ہوا بوجھ کے مطابق ڈھال سکتی ہے۔
7. مینز/اے سی ترجیح، بیٹری/ڈی سی ترجیح، توانائی کی بچت کا موڈ اختیاری، اور بغیر پائلٹ کے فنکشن کے ساتھ۔
8. مکمل تحفظ کے افعال سے لیس جیسے کہ اے سی ان پٹ اوور وولٹیج/انڈر وولٹیج، آؤٹ پٹ اوور وولٹیج/انڈر وولٹیج، انڈر وولٹیج وارننگ، اوور ٹمپریچر، اوورلوڈ اور شارٹ سرکٹ، بیٹری اوور چارجنگ وغیرہ۔
9. S232/485 توسیعی کمیونیکیشن انٹرفیس اور کمیونیکیشن ماڈیول سے لیس، صارفین کے لیے بجلی پیدا کرنے کے نظام کو دور سے منظم کرنا آسان ہے۔
10. وائی فائی ریموٹ مانیٹرنگ (اختیاری)۔
2 15KW ہائبرڈ انورٹر کی درخواست
 |  |  |  |  |  |
| رہائشی | ہوٹل ولا | جہاز/جزیرہ | کھیت | کان میں بجلی نہیں ہے۔ | فیکٹری |
3 15KW کا ایپلیکیشن ڈایاگرام
4 تکنیکی پیرامیٹرز
| موڈ | CPM8K | CPM10K | CPM15K | CPM20K | CPM25K | CPM30K | CPM40K |
| صلاحیت | 8KW | 10KW | 15KW | 20KW | 25KW | 30KW | 40KW |
| بیٹری وولٹیج | 192/220/360/384VDC | ||||||
| سائز: (L*W*ہمم) | 800*670*1550（W*D*ہمم） | ||||||
| پیکیج کے سائز (L*W*ہمم) | 1070*820*1680（W*D*ہمم） | ||||||
| NW(کلو) | 140 | 150 | 220 | 250 | 280 | 310 | |
| جی ڈبلیو(کلو) | 175 | 185 | 255 | 285 | 315 | 345 | |
| ان پٹ | |||||||
| مرحلہ | تھری فیز+N+G | ||||||
| اے سی ان پٹ رینج | 380VAC±20% | ||||||
| ان پٹ فریکوئنسی | 45Hz～55Hz، 55Hz-65Hz | ||||||
| آؤٹ پٹ | |||||||
| آؤٹ پٹ وولٹیج | انورٹر موڈ: 380Vac±3%؛ اے سی موڈ:380Vac±20%؛ | ||||||
| احاطہ ارتعاش (اے سی موڈ) | 45Hz～55Hz | ||||||
| احاطہ ارتعاش (انورٹر موڈ) | 50Hz/60Hz ±0.1Hz | ||||||
| زیادہ بوجھ کی گنجائش | اے سی موڈ:(100%～110%:10min;110%～130%:1min;>130%:1s؛) | ||||||
| انورٹر موڈ:(100%～110%:30s؛ 110%～130%:10s؛>130%:1s؛) | |||||||
| چوٹی موجودہ تناسب | 3:1 زیادہ سے زیادہ | ||||||
| تبادلوں کا وقت | <10ms | ||||||
| ویوفارم | خالص سائن لہر | ||||||
| ہارمونک بگاڑ | لکیری بوجھ <3%؛ غیر لکیری بوجھ <5% | ||||||
| توازن لوڈ وولٹیج | <±1% | ||||||
| عدم توازن لوڈ وولٹیج | <±5% | ||||||
| کارکردگی | 92% | ||||||
| تنہائی کی قسم | آؤٹ پٹ تنہائی | ||||||
| بیٹری | |||||||
| بیٹری کی صلاحیت | یہ استعمال پر منحصر ہے۔ | ||||||
| بیٹری نمبر | یہ استعمال پر منحصر ہے۔ | ||||||
| ماحولیاتی حالات | |||||||
| آپریٹنگ درجہ حرارت | 0℃-40℃ (25 ڈگری سیلسیس سے زیادہ محیطی درجہ حرارت پر بیٹری کی زندگی کم ہوتی ہے) | ||||||
| آپریشن نمی | <95% (بغیر کنڈیس کیے) | ||||||
| آپریٹنگ اونچائی | <1000m (100m کے اضافے کے ساتھ، یہ 1% کی پیداوار کم کرے گا) max5000m | ||||||
| شور | <58dB(مشین کا فاصلہ 1m) | ||||||
| ایم پی پی ٹی کنٹرولر | |||||||
| بیٹری وولٹیج | 192V | 220V | 360V | 384V | |||
| پی وی ان پٹ وولٹیج رینج | 260V-400V | 450V-750V | |||||
| زیادہ سے زیادہ چارج کرنٹ | 50A | 100A | |||||
| زیادہ سے زیادہ پی وی ان پٹ | 192V:10KW، 220V:11KW 360V:18KW، 384V:19KW | 192V:20KW، 220V:22KW 360V:36KW، 384V:38KW | |||||
| انتظام | |||||||
| ڈسپلے | 7 انچ ٹچ اسکرین سسٹم | ||||||
| کمپیوٹر مواصلات انٹرفیس | RS232،(485، نیٹ ورک ریموٹ مانیٹرنگ کے اختیارات) | ||||||
| *مذکورہ ڈیٹا حوالہ کے لیے ہے۔ اگر کوئی تبدیلی ہے تو براہ کرم اصل اعتراض کا حوالہ دیں۔ | |||||||
5 سی پی ایم 15KW کا وائرنگ ڈایاگرام
